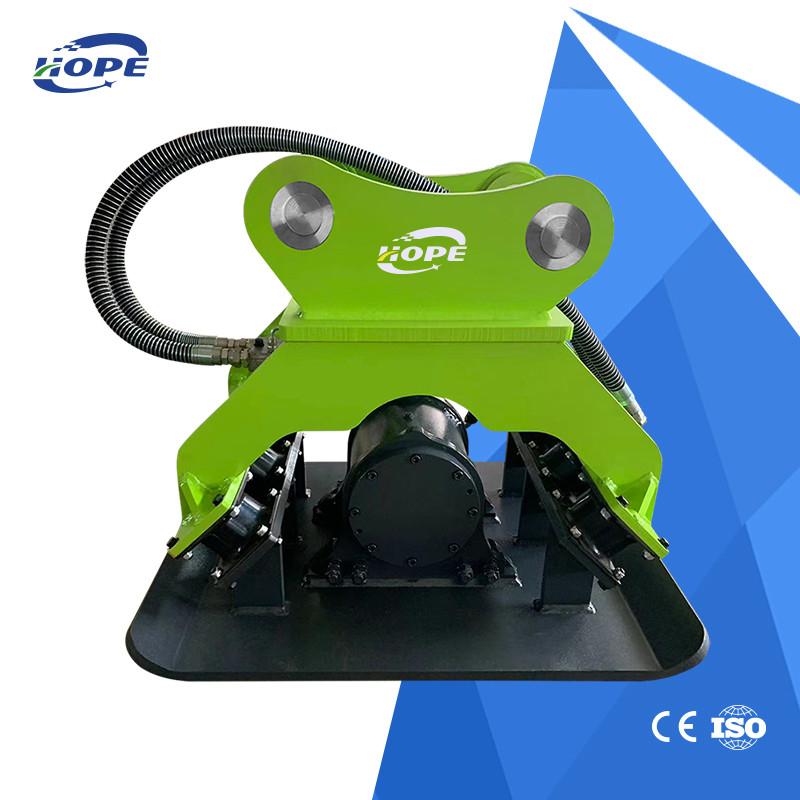

Accoppiamento di compressione per escavatori di alta qualità Rammer vibrante per Komatsu Liugong

Name: Accoppiamento di compressione per escavatori di alta qualità Rammer vibrante per Komatsu Liugong
Brand: Yantai Hope Precision Machinery Co., Ltd.
SKU: 08
Price: 9110 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: PREMIUM MATERIAL COMPACTOR FOR EXCAVATION

Numero di modello: 08

Termini di pagamento e di spedizione

Quantità di ordine minimo: 30 pezzi

Prezzo: CNY 9110 RMB/PIECE

Imballaggi particolari: confezione in legno

Tempi di consegna: 5-8 giorni

Termini di pagamento: T/T

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                Apparecchio di compressione dell'escavatore Komatsu, Accoppiamento del compressore dell'escavatore vibrante, Compattatore per escavatori Liugong


Diametro dell'albero superiore (mm):	70-80	Potenza di stretta (t):	15
Frequenza di impatto massima (rpm):	2000	Pressione di funzionamento ((kg/cm2):	160-180
Area di impatto ((mm2):	1250*900	Flusso di lavoro ((l/min):	120-170
Altezza totale (millimetri):	1000	Larghezza totale ((mm):	900
Peso del prodotto (chilogrammi):	850

Diametro dell'albero superiore (mm):	70-80
Potenza di stretta (t):	15
Frequenza di impatto massima (rpm):	2000
Pressione di funzionamento ((kg/cm2):	160-180
Area di impatto ((mm2):	1250*900
Flusso di lavoro ((l/min):	120-170
Altezza totale (millimetri):	1000
Larghezza totale ((mm):	900
Peso del prodotto (chilogrammi):	850

Accoppiamento di compressione per escavatori di alta qualità Rammer vibrante per Komatsu Liugong

Caratteristiche del prodotto

1L'acciaio di qualità Q355 garantisce la resistenza complessiva.

2- Nuovo design, facile da usare, collegato con tubi idraulici.

Oggetto adatto

3.5-32 tonnellate di escavatore, operazioni di rampa in varie condizioni di lavoro quali pendenza, fossa, riempimento di terra e compattazione di terra.

Riguardo a noi

Yantai Hope Precision Machinery Co., Ltd. è specializzata nella ricerca e sviluppo tecnici e nei servizi di vendita di frantumi idraulici, afferratori di legno, martelli a vibrazione e altri escavatori e accessori.Adotta linee di produzione di livello mondiale, acciaio legato di alta qualità, progettazione avanzata e ragionevole dei canali di olio, rigorosa tecnologia di trattamento termico, team di ricerca e sviluppo professionale di prima classe e più di 10 anni di esperienza produttiva.Ha un super potere di colpo., lavoro stabile, economico e durevole, ed è adatto a vari ambienti di lavoro difficili.e guida l' avanguardia degli escavatori.

The hydraulic breaker and other equipment produced by the company have successfully passed the ISO9001/2000 international quality management system certification and EU-CE certification with excellent quality control system, e sono stati selezionati nel "marchio nazionale preferito" del Consiglio cinese per la promozione del commercio internazionale.

I nostri prodotti sono basati sulla qualità dello sviluppo.Utilizziamo materie prime di altissima qualità e i processi di produzione più avanzati per fornire i prodotti di qualità più durevoli e il miglior aspetto e servizi post-vendita.

Accoppiamento di compressione per escavatori di alta qualità Rammer vibrante per Komatsu Liugong 0

Accoppiamento di compressione per escavatori di alta qualità Rammer vibrante per Komatsu Liugong 3

Accoppiamento di compressione per escavatori di alta qualità Rammer vibrante per Komatsu Liugong 5
